Termodesky
Elektrické vyhřívané lehátko pro místní ohřev — nejčastěji pro lože zvířat při odchovu mláďat, v boudách pro psy i v teráriích.

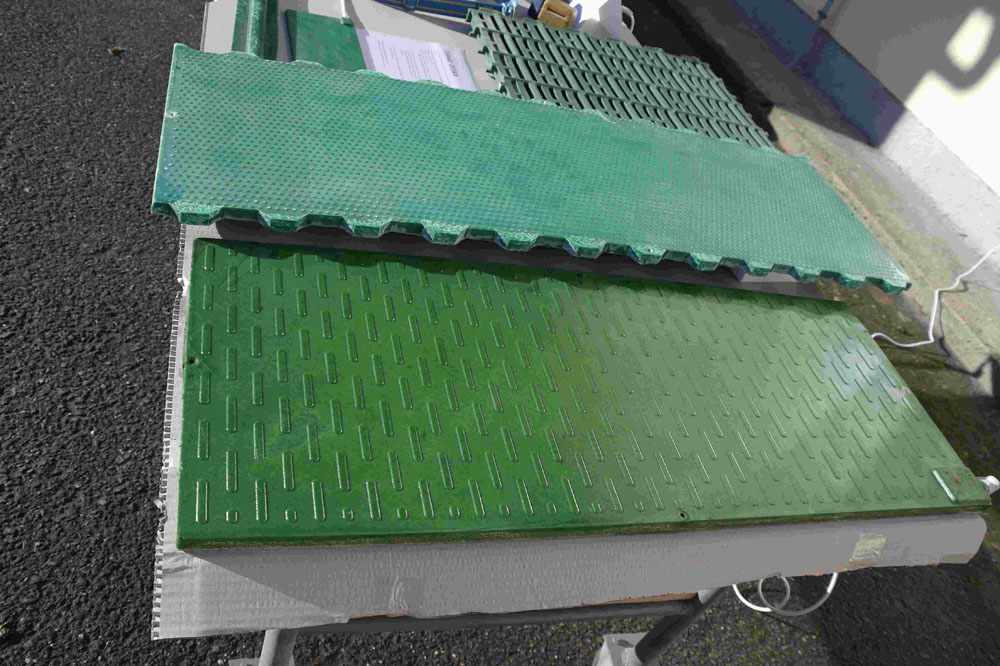

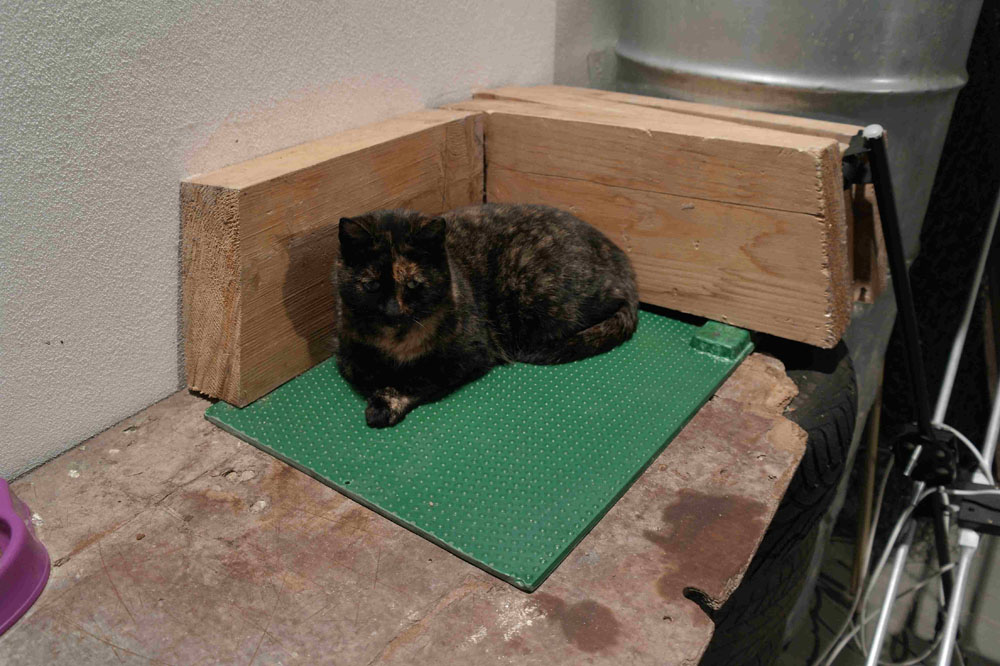

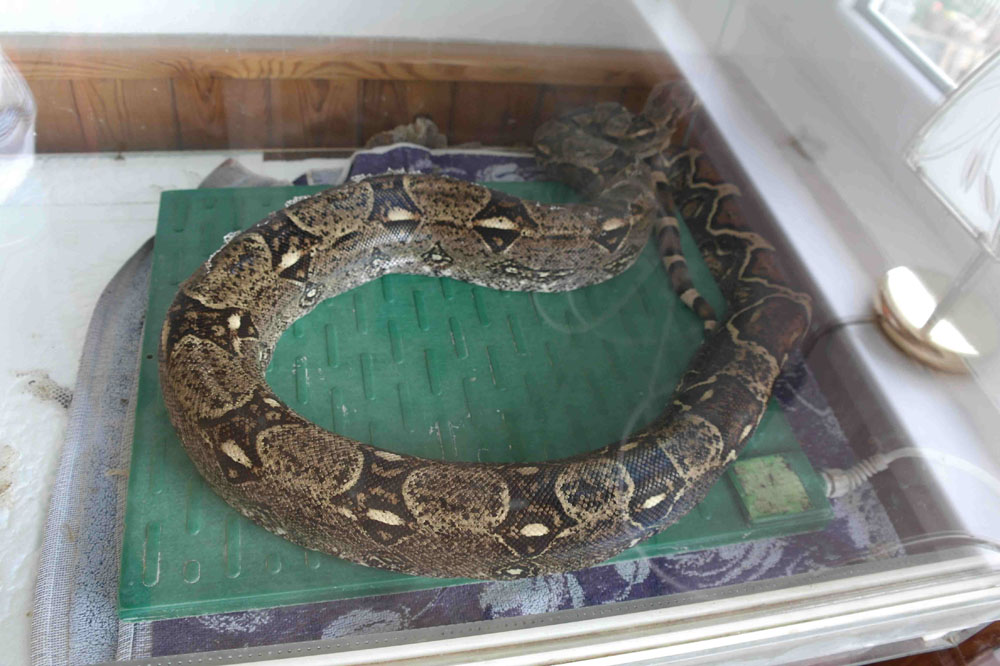

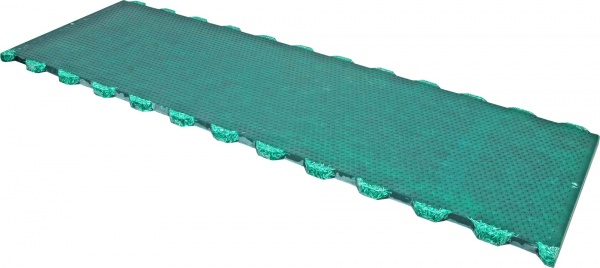

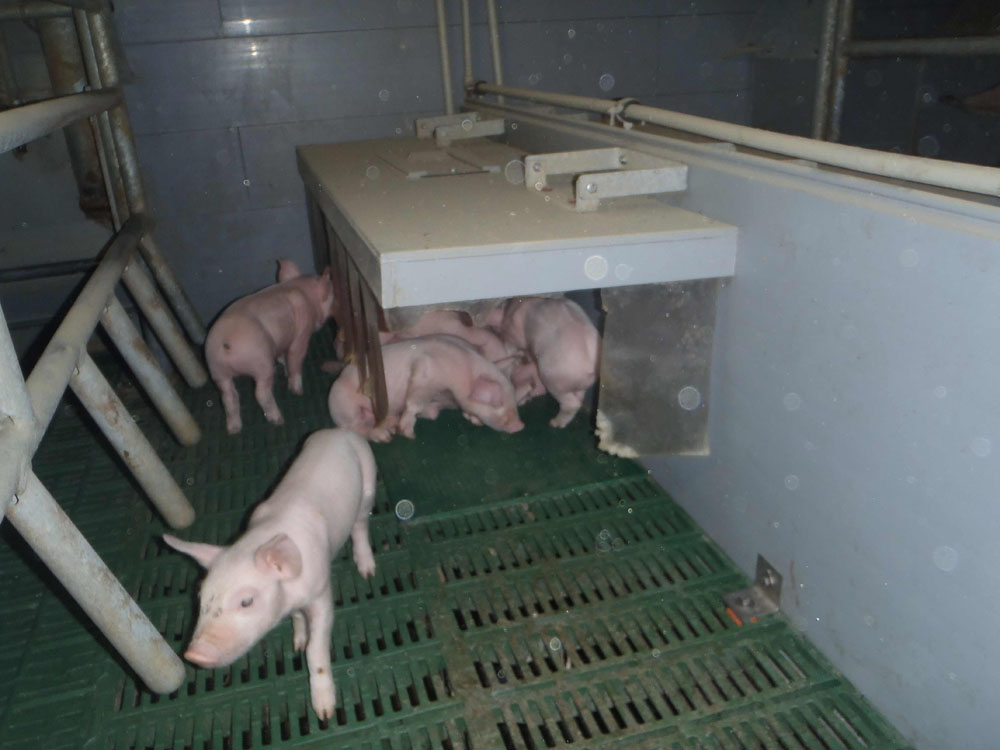

Termodeska je elektrické vyhřívané lehátko určené pro místní ohřev, hlavně pro ohřev loží zvířat. Převážně se používá při odchovu mláďat zvířat, např. selat a štěňat. Běžně se používá pro zlepšení tepelné pohody v boudách pro psy. Je využívána u koček i dalších teplomilných zvířat. Využívá se i v teráriích. Teplo prospívá zdravotnímu stavu, výrazně snižuje úhyn mláďat. Povrchová teplota se pohybuje v rozmezí 25 – 40 °C. Příkon je 2 – 3 W na dm² topné plochy — 130 W při největším rozměru 1000 × 600 mm. Nízký příkon výrazně šetří náklady za el. energii, např. ve srovnání s infralampou. Při správném používání má dlouhodobou životnost. Údržba spočívá pouze v očistě vnějšího povrchu vodou. Termodesku lze využít i na chladném pracovišti pro místní ohřev nohou pracovníků. Termodeska rozměru 1200 × 400 se vyrábí i ve verzi „roštové“ k montáži přímo ke konstrukci roštu. Všechny termodesky mají vysoké krytí IP 67.
V termodesce je zabudován topný článek Nomaterm II. Topný článek je vyztužen skelnou rohoží a je oboustranně zalit laminátem. Z termodesky je vyveden kabel 2 × 0,75 o délce 3 m. Délku kabelu lze upravit podle přání zákazníka. Na přání zákazníka lze vyrobit termodesku s přívodním kabelem zakončeným flexovanou šňůrou. Tloušťka standardní termodesky je 8 mm. V aplikacích, kde by hrozil úraz elektrickým proudem se používají termodesky TD 24 (24 V).
Termodeska se pomocí vrutů a hmoždinek připevní na rovnou plochu. Pro připevnění jsou na termodesce předvrtány otvory. Přívodní kabel se musí chránit proti mechanickému poškození (např. okusu). Termodeska se nesmí zakrývat a poškozená se nesmí používat.
Typ TD 230
| rozměr (mm) | příkon (W) | jmenovité napětí | hmotnost (kg) |
|---|---|---|---|
| 1000 × 400 | 90 / 110 | 230 V, 50 Hz | 4,5 |
| 1000 × 600 | 130 | 230 V, 50 Hz | 8,5 |
| 1000 × 400 | 110 / 130 | 230 V, 50 Hz | 7,5 (varianta „roštová“) |
Termodesku rozměru šířky 600 mm lze zkrátit podle přání zákazníka.
Typ TD 24
| rozměr (mm) | příkon (W) | jmenovité napětí | hmotnost (kg) |
|---|---|---|---|
| 1000 × 400 | 80 / 100 | 24 V | 4,5 |
| 1000 × 600 | 120 / 150 | 24 V | 8,5 |

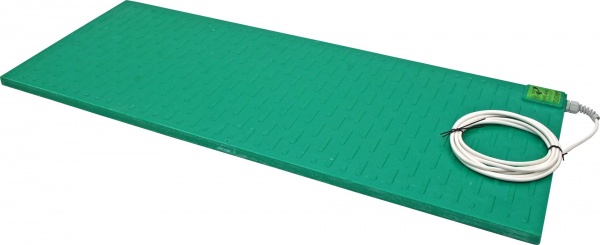

Termodeska TD 230 s izolací
V termodesce s izolací je navíc zabudována polyuretanová izolace o tloušťce 10 mm, která výrazně snižuje povrchovou teplotu spodní části termodesky. Na straně desky je navíc otvor pro umístění čidla, který je uzavřen víčkem. Čidlo slouží k přesné regulaci povrchové teploty.
Povrchová teplota termodesky s izolací dosahuje 37 °C, je možno regulovat pomocí termostatu s čidlem, které se vkládá po odvíčkování do otvoru. Tloušťka desky je 18 mm.
| rozměr (mm) | příkon (W) | hmotnost (kg) |
|---|---|---|
| 1200 × 400 | 90 / 110 | 7,8 |
| 1000 × 400 | 70 / 90 | 5,5 |
| 900 × 400 | 60 / 80 | 5 |
| 800 × 400 | 50 / 70 | 4,5 |
| 700 × 400 | 40 / 50 | 4 |
| 600 × 400 | 30 / 45 | 3,5 |
| 500 × 400 | 25 / 35 | 3 |
| 1200 × 400 | 90 / 110 | 7,5 (varianta s horním vývodem a flexo hadicí) |
Termodeska plastbetonová
V termodesce je zabudován topný článek Nomaterm II. Tento článek je zalitý směsí epoxidu, křemičitého písku, tvrdidla, skelného vlákna a vyztužen rámem z nerezové oceli. Z desky je vyveden napájecí kabel 3 × 1 v délce 3 m.
Rozměr: 1200 × 400 mm, příkon: 130 W, jmenovité napětí: 230 V, 50 Hz, krytí: IP67, hmotnost 28 kg

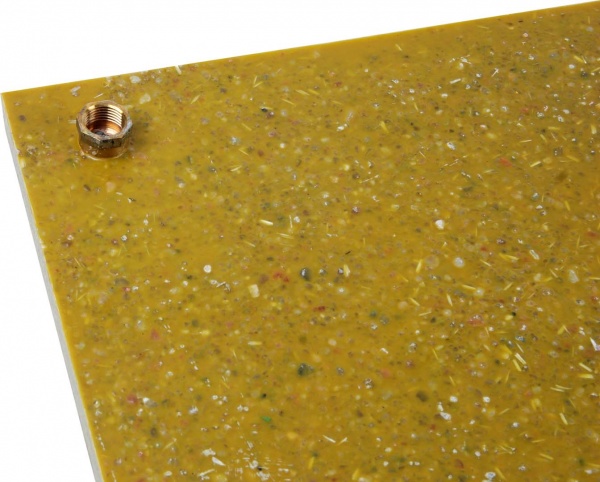

Termodeska plastbetonová teplovodní
Topný článek Nomaterm II je uvnitř termodesky nahrazen teplovodním potrubím. Termodeska teplovodní je vyrobena ze směsi epoxidu, tvrdidla, křemičitého písku a skelného vlákna. Teplá voda je v desce rozvedena pomocí měděných trubek o průměru 10 mm, které jsou ze zadní strany zakryté izolací s reflexní folií. Pro zapojení teplovodního potrubí jsou na spodní části desky dva vývody zakončeny mosazným nátrubkem DN 20 ¾ “. Vývody je možné upravit podle přání zákazníka.
Rozměr: 1200 × 370 × 40 mm, hmotnost: 35 kg
Bližší informace o termodeskách, jejich variantách, vhodném způsobu použití a objednávky:
