Topný článek Nomaterm+
Základní konstrukční prvek pro výrobu infrapanelů — tenká odporová deska s hmotou Nomacarb a dvojitou izolací.
Topný článek Nomaterm+ je cca 3 mm silná deska obdélníkového nebo čtvercového tvaru.
Uvnitř je odporová hmota Nomacarb, do které jsou zalisovány elektrody z měděného vývodního lanka, které přesahují článek o minimálně 200 mm. Článek je z obou stran kryt dvojitou izolací (materiál Relanex a Remicanit). Topný článek je sám o sobě křehký a musí být chráněn rámem, případně vestavěn do finálního výrobku tak, aby nedošlo k jeho mechanickému poškození.
Topný článek Nomaterm+ je základním konstrukčním prvkem pro výrobu infrapanelů (např. Ecora – www.ecora.cz). Povrchová teplota článku nesmí přesáhnout 140 °C. Nejoptimálnějšího infraefektu je dosahováno při povrchové teplotě okolo 100 °C. Pro zvýšení sálavé složky topení se povrch topného článku upravuje hrubým křemičitým nátěrem, čímž se zvyšuje sálavá plocha tělesa.
Jsou vhodné k využití při vysoušení staveb, odstranění plísní, pro alergiky, všude kde je například třeba vytvořit teplou zónu v rámci většího prostoru.
Topné články se vyrábějí v příkonech maximálně 12 W/dm² funkční plochy (a nižších), jsou shodné pro střídavý i stejnosměrný proud a jmenovité napětí 230 V.
Základní standardní rozměry vyráběných článků Nomaterm+ (230 V)
| rozměr (mm) | příkon (W) | poznámka, nejobvyklejší použití topení |
|---|---|---|

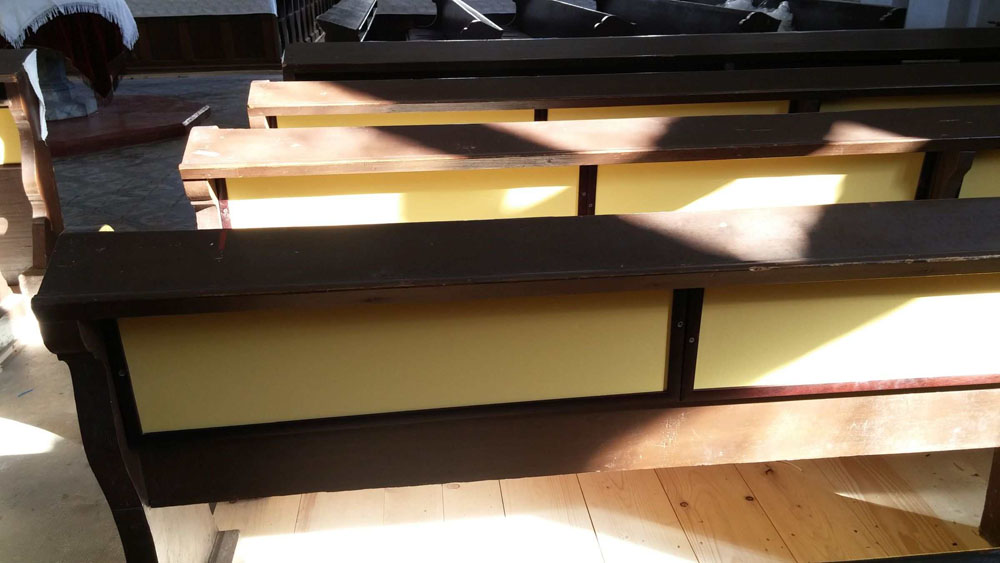

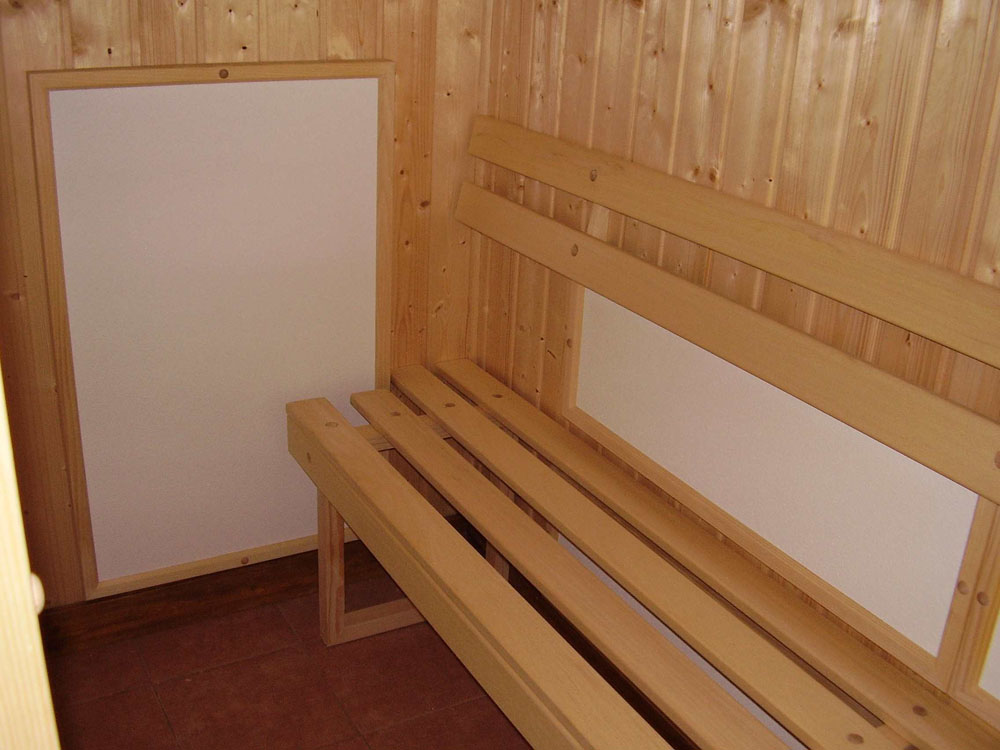

| 400 × 220 | 60–80 | psí boudy, kostelní lavice, WC, temperance |
| 800 × 220 | 150 | kostelní lavice, nízkoenergetické stavby |
| 550 × 350 | 180 | temperance, nízkoenergetické stavby |
| 850 × 250 | 200 | kostelní lavice, nízkoenergetické stavby |
| 800 × 350 | 200 | koupelnové sušáky, nízkoenergetické stavby |
| 1000 × 250 | 200 | nízkoenergetické stavby |
| 500 × 500 | 200 | nízkoenergetické stavby |

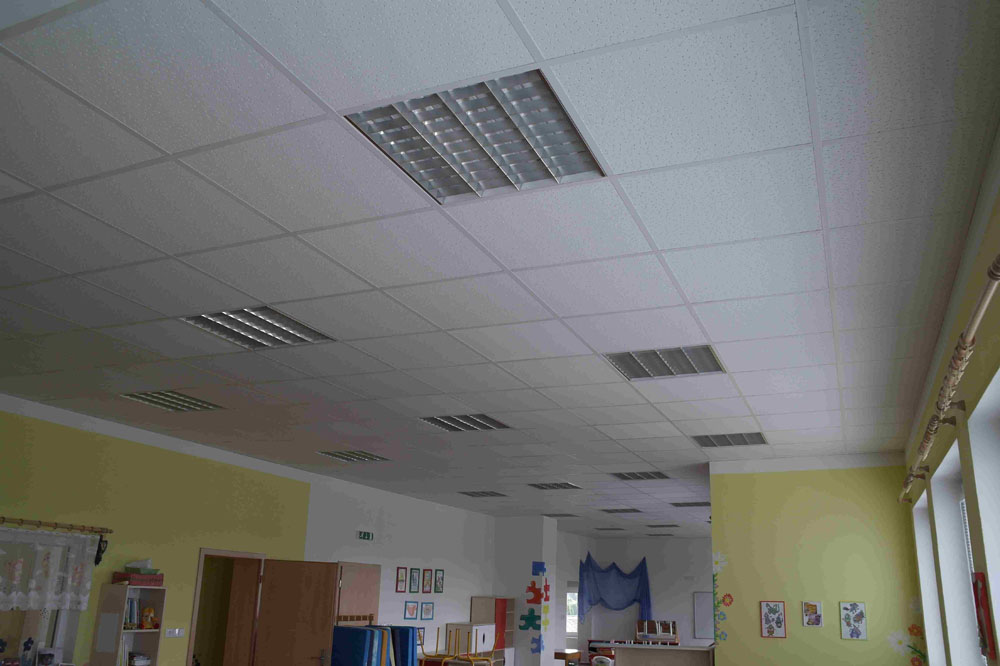

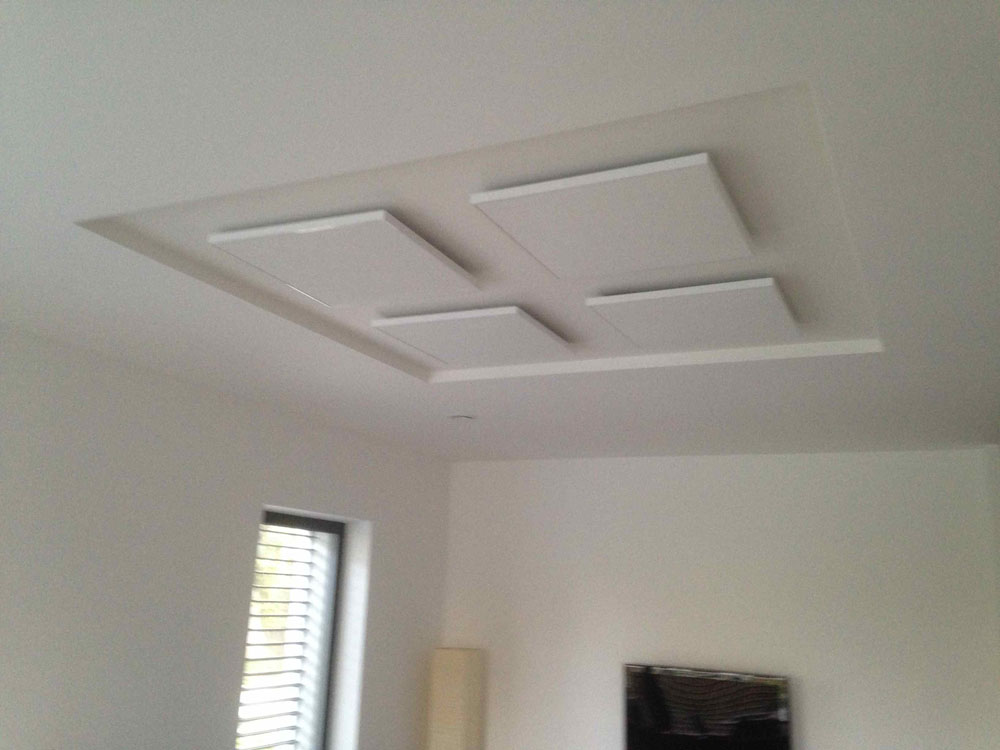

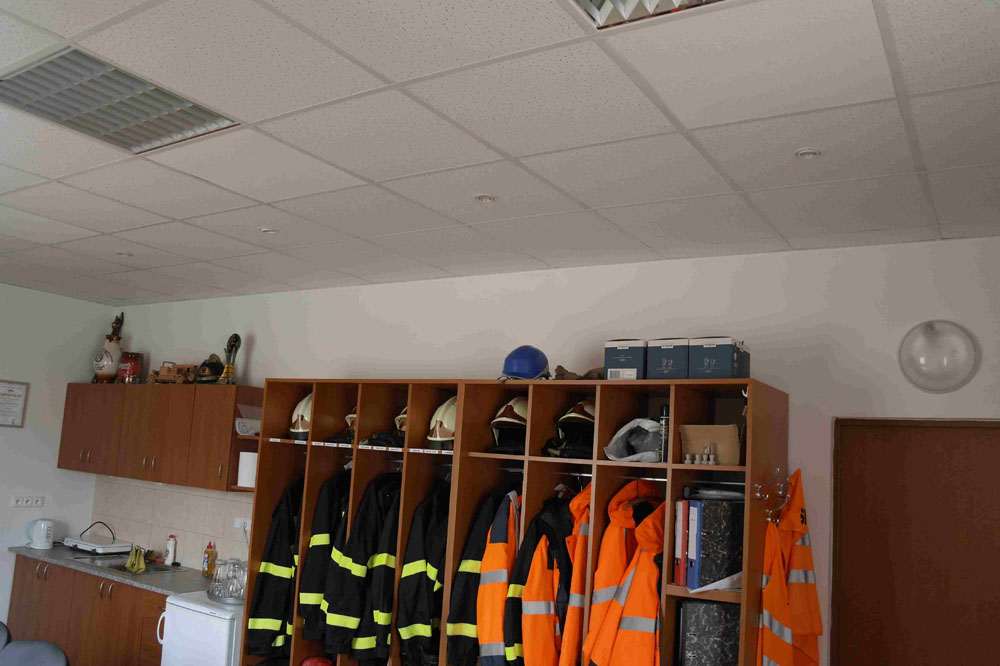

| 600 × 600 | 300 | kazetové stropy, nízkoenergetické stavby |
| 850 × 500 | 380 | koupelnové sušáky, nízkoenergetické stavby |
| 1000 × 500 | 450 | obytné, kancelářské a průmyslové prostory |
| 940 × 600 | 500 | obytné, kancelářské a průmyslové prostory |
| 1200 × 600 | 650 | obytné, kancelářské a průmyslové prostory |
Verze pro 24 V
Topné články Nomaterm+ vyrábíme i ve verzi pro 24 V (využití pro vytápění lodí a jiných prostor, kde by mohlo dojít k úrazu elektrickým proudem při použití standardního napětí v síti 230 V):
| rozměr (mm) | příkon (W) |
|---|---|
| 400 × 220 | 60–80 |
| 800 × 220 | 150 |
| 550 × 350 | 180 |
| 850 × 250 | 200 |
| 800 × 350 | 200 |
| 1000 × 250 | 200 |
Uvedené příkony topných článků jsou standardní, články se vyrábí v rozpětí −10 % až +5 % od uvedeného standardního příkonu. Všechny topné články nabízíme i ve variantě s bílou povrchovou úpravou z křemičitého písku.
Kromě standardních rozměrů článků jsme schopni vyrábět téměř jakýkoliv rozměr článku sériově podle požadavků zákazníka do rozměru 1200 × 600 mm.
Bližší informace o topných článcích Nomaterm+, jejich variantách, vhodném způsobu použití a objednávky:

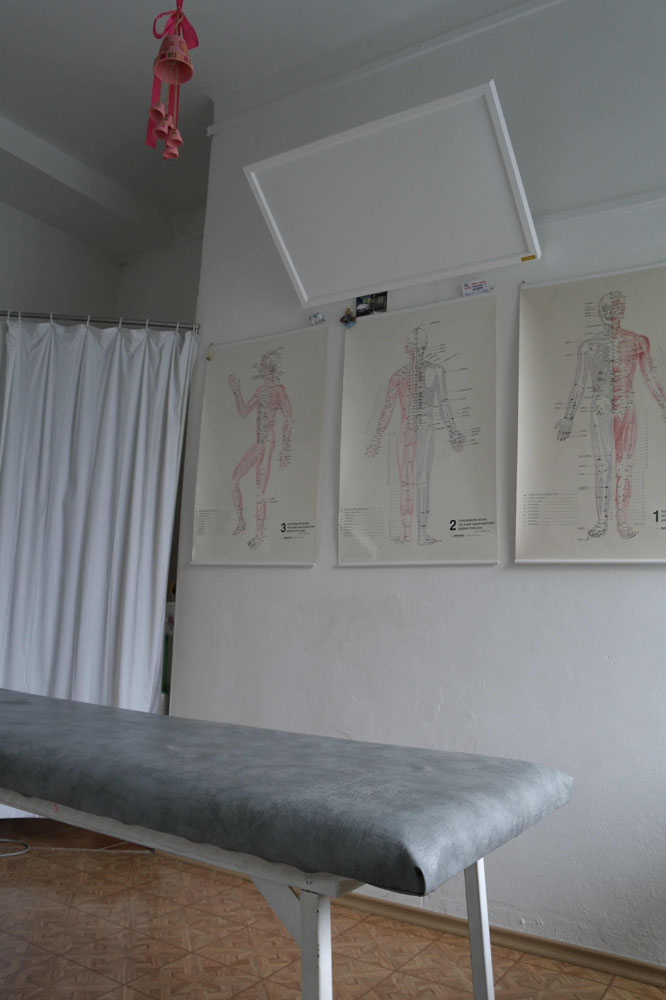

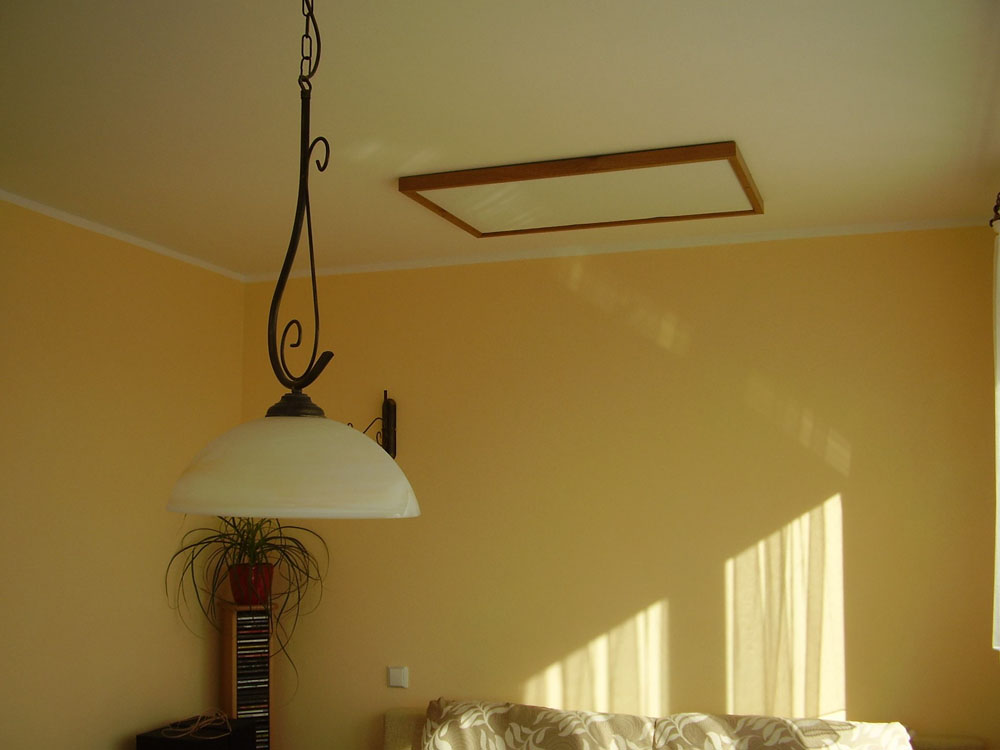

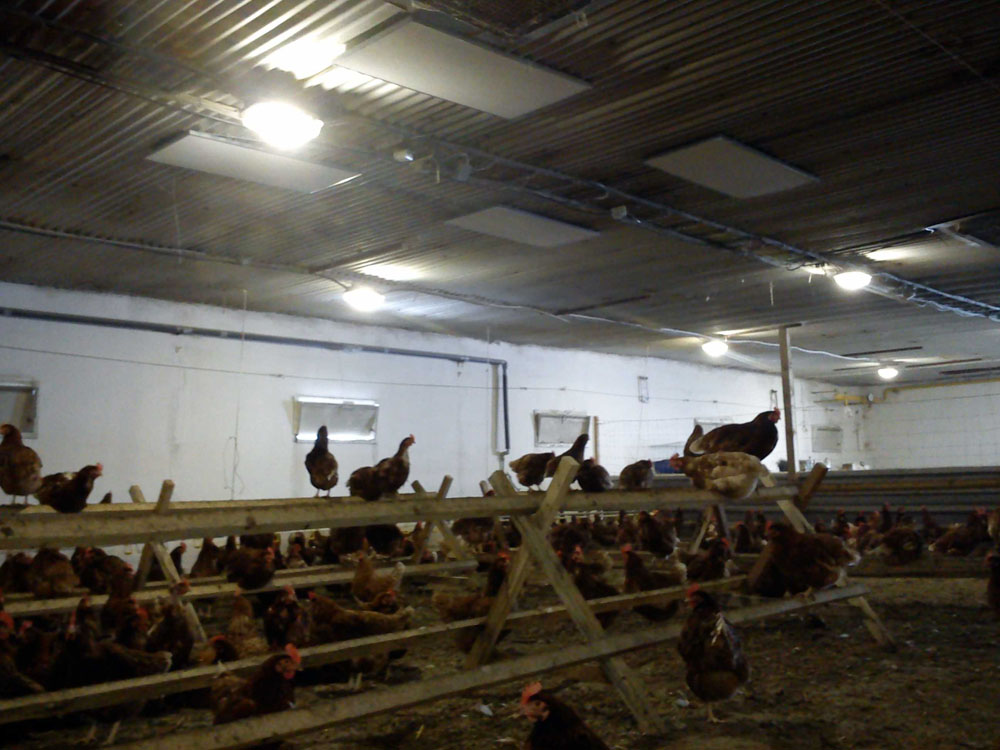

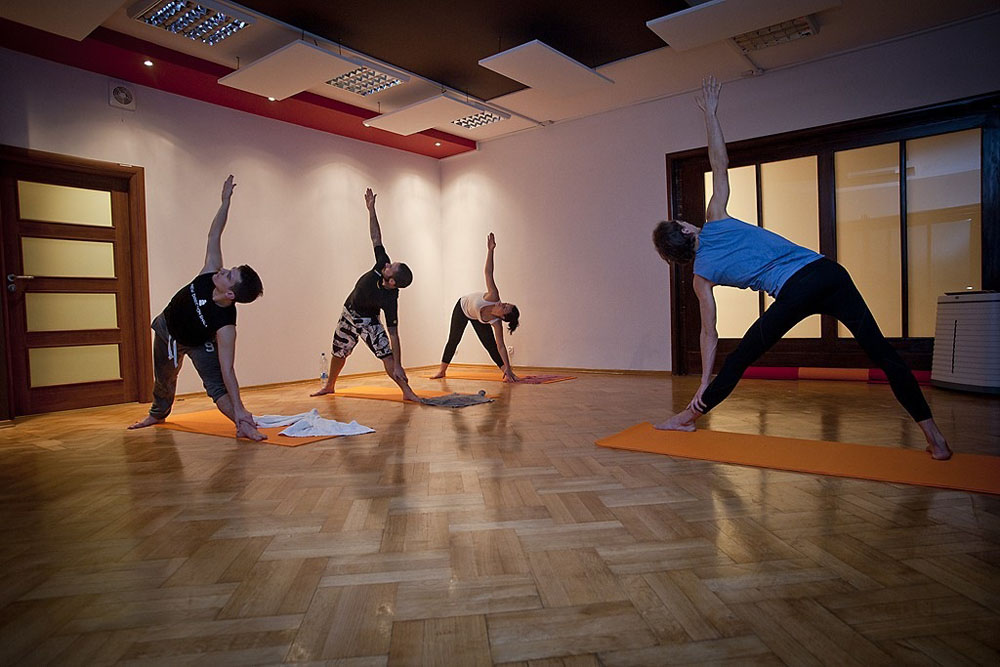

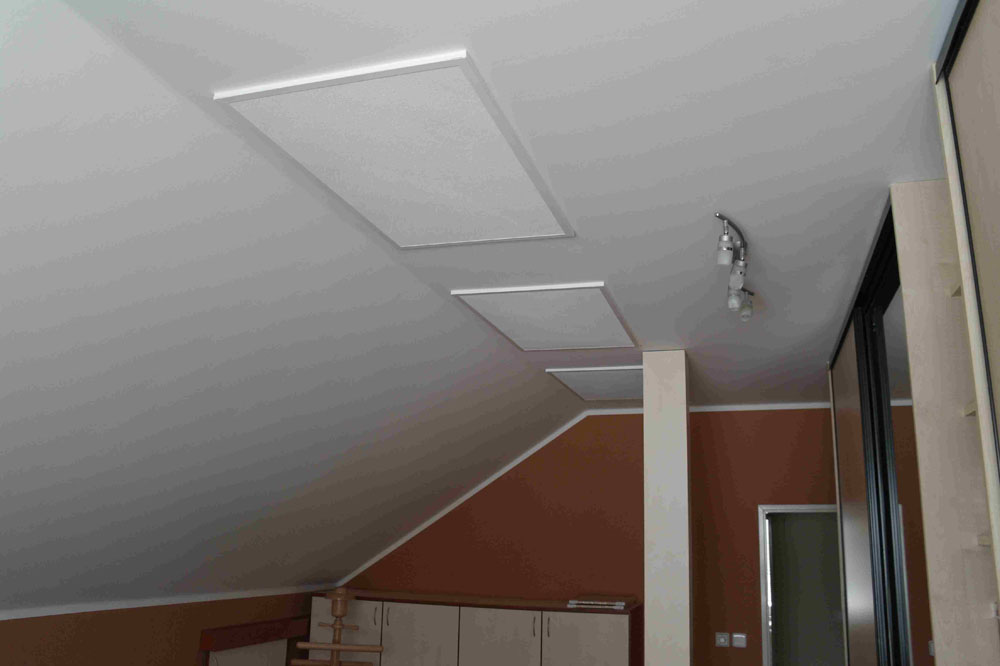

Realizace
Potřebujete topný článek v nestandardním rozměru?
Vyrobíme sériově téměř jakýkoliv rozměr do 1200 × 600 mm — napište nám požadované rozměry a příkon.
